Transmissor de pressão: critérios de escolha para processos industriais

Escolha um transmissor de pressão considerando faixa, fluido, conexão, sinal elétrico e condições de instalação do processo.

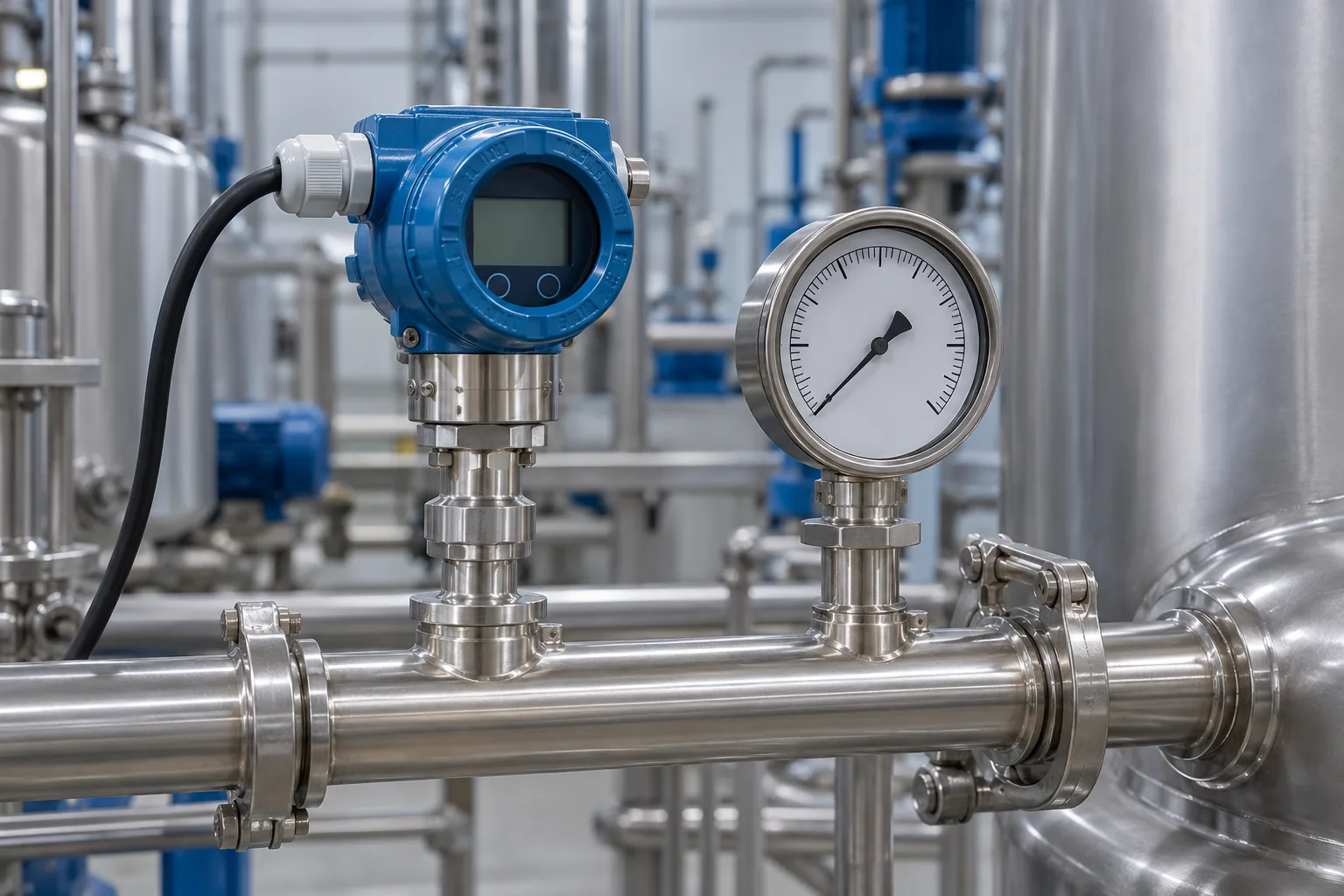

Transmissor de pressão conectado a uma tubulação de processo.

Definir o tipo de pressão antes da faixa

O transmissor converte pressão em um sinal utilizável pelo sistema de controle. Antes de comparar modelos, é necessário identificar a referência da medição. A pressão manométrica usa a atmosfera como referência; a absoluta se relaciona ao vácuo; e a diferencial compara dois pontos.

Essas grandezas não são intercambiáveis apenas mudando a unidade da IHM. Um sistema de bombeamento e um processo sob vácuo podem exigir referências diferentes. A especificação deve informar claramente a tarefa, os valores esperados e as condições que precisam ser detectadas.

Faixa de trabalho e sobrepressão

Uma faixa muito ampla pode reduzir a capacidade de acompanhar pequenas variações relevantes. Uma faixa muito estreita, por outro lado, pode não comportar os extremos previstos. Compare pressão normal, partidas, paradas, pulsação e eventos transitórios.

A resistência a sobrepressão e a pressão de ruptura são características distintas da faixa de medição. Elas não autorizam operar continuamente fora da região especificada. Em linhas com golpe de aríete, a seleção também pode exigir análise da instalação e de recursos de amortecimento adequados ao processo.

Compatibilidade mecânica e com o fluido

As partes molhadas precisam resistir ao produto e às condições de limpeza. Rosca, conexão sanitária, vedação e tipo de diafragma devem atender à aplicação. Um fluido viscoso ou com sólidos pode obstruir pequenas passagens e alterar a resposta.

O ponto de tomada deve representar a pressão que o controle pretende regular. Instalar o transmissor antes de uma grande perda de carga e assumir que ele mede a pressão no consumidor pode levar a um comando incorreto. Também considere acesso para manutenção e isolamento do instrumento conforme o projeto.

Integração e diagnóstico

Confirme alimentação, sinal de saída, capacidade da entrada analógica e limites elétricos. A configuração do CLP deve associar corretamente os extremos do sinal às unidades de engenharia. Se o transmissor mede de zero a uma pressão máxima, essa faixa precisa coincidir com a escala do controlador.

Na verificação, compare a indicação com uma referência apropriada em mais de um ponto. Valores deslocados, instáveis ou presos no limite pedem investigação de configuração, processo e circuito. O diagnóstico de falha deve ter uma resposta definida; um número aparentemente válido não deve ocultar perda de comunicação ou leitura saturada.
