Sinal 4–20 mA: integração de transmissores ao CLP

No sinal 4–20 mA, a corrente transmite uma informação associada à faixa configurada do instrumento. Em uma aplicação típica, os limites desse intervalo representam os extremos da escala de medição. O CLP precisa interpretar essa relação para apresentar a grandeza em uma unidade compreensível, como pressão, nível ou temperatura.

A faixa do sinal elétrico e a faixa de processo são conceitos diferentes. Dois transmissores podem usar 4–20 mA e representar intervalos de pressão distintos. A configuração do instrumento e o escalonamento na automação devem concordar; caso contrário, uma corrente válida pode aparecer como um valor de processo incorreto.

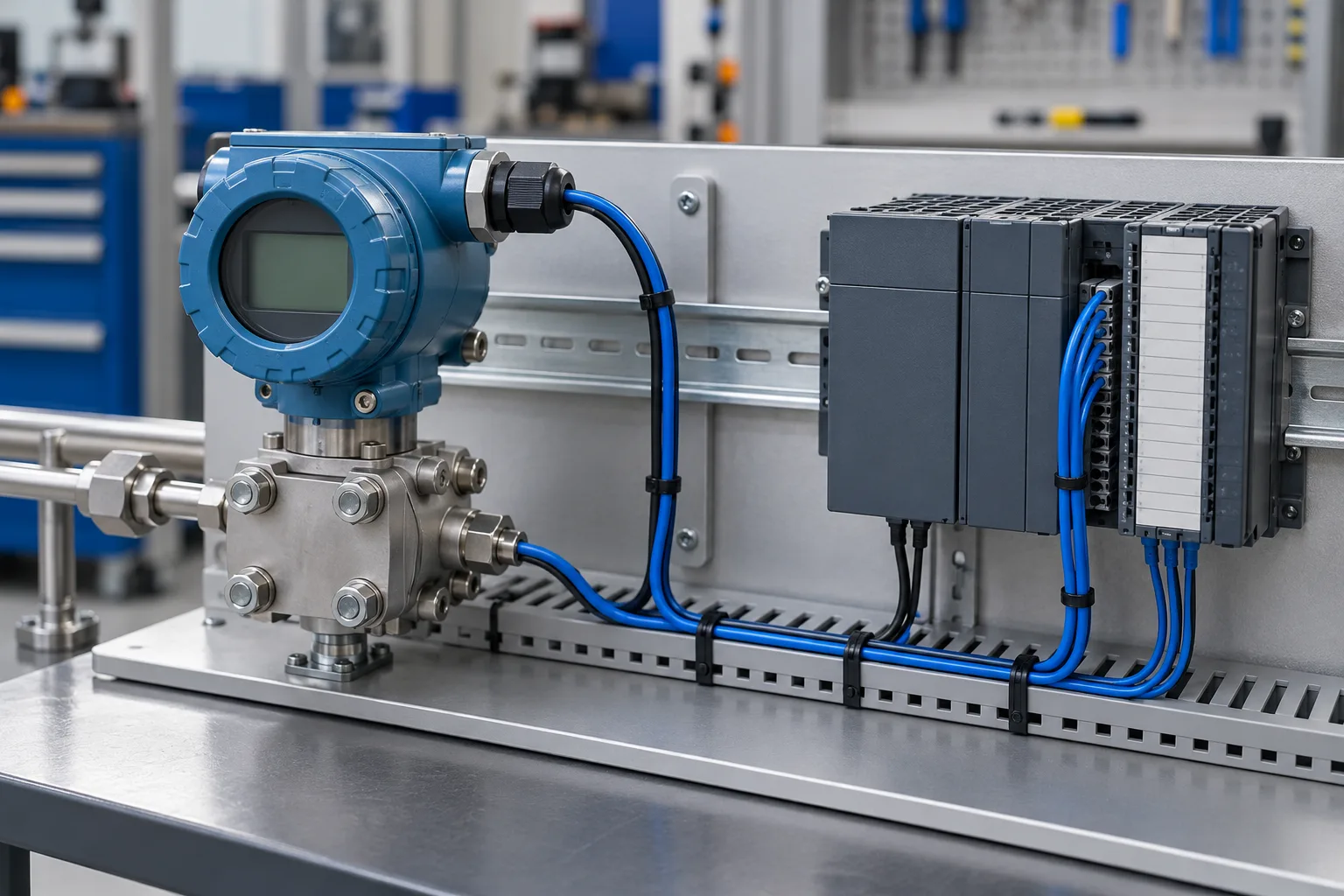

Transmissores podem ter formas diferentes de alimentação e conexão. A entrada analógica também possui requisitos próprios. Antes de conectar, verifique a documentação de ambos e o circuito previsto, incluindo alimentação, capacidade da malha e limites elétricos. Não presuma que todas as entradas de corrente são ligadas da mesma maneira.

A análise deve considerar os demais elementos da malha, como isoladores e barreiras quando utilizados. Cada componente precisa ser compatível com o instrumento e com a aplicação. Essas verificações são parte do projeto e devem ser executadas por profissionais responsáveis pela instalação, seguindo os procedimentos adequados de intervenção.

O módulo do CLP converte a entrada para uma representação interna. Essa representação depende do equipamento e de sua configuração. Utilize a documentação para relacionar leitura bruta e corrente, antes de converter para a unidade de engenharia. Copiar limites de outro módulo pode produzir uma escala errada mesmo quando o transmissor está correto.

Também é necessário tratar diagnósticos e condições fora da operação normal. O comportamento em falhas depende do transmissor e da configuração. Uma leitura anormal não deve ser transformada automaticamente em um valor aparentemente válido. Mantenha a indicação de qualidade do sinal para que alarmes e controles possam executar a resposta apropriada.

Compare a indicação do instrumento, o valor recebido pelo módulo e a variável apresentada na IHM. Essa sequência ajuda a localizar diferenças entre medição, aquisição e escala. Quando houver ajuste ou ensaio, utilize métodos e instrumentos adequados, registrando as condições e evitando intervenções improvisadas em um processo ativo.

A aceitação deve abranger pontos representativos da faixa e os diagnósticos previstos. Confirme ainda unidade, identificação e uso do sinal nas malhas. Uma integração confiável não termina quando um número aparece na tela: o valor precisa corresponder à variável medida e manter seu significado nas condições normais e de falha.
