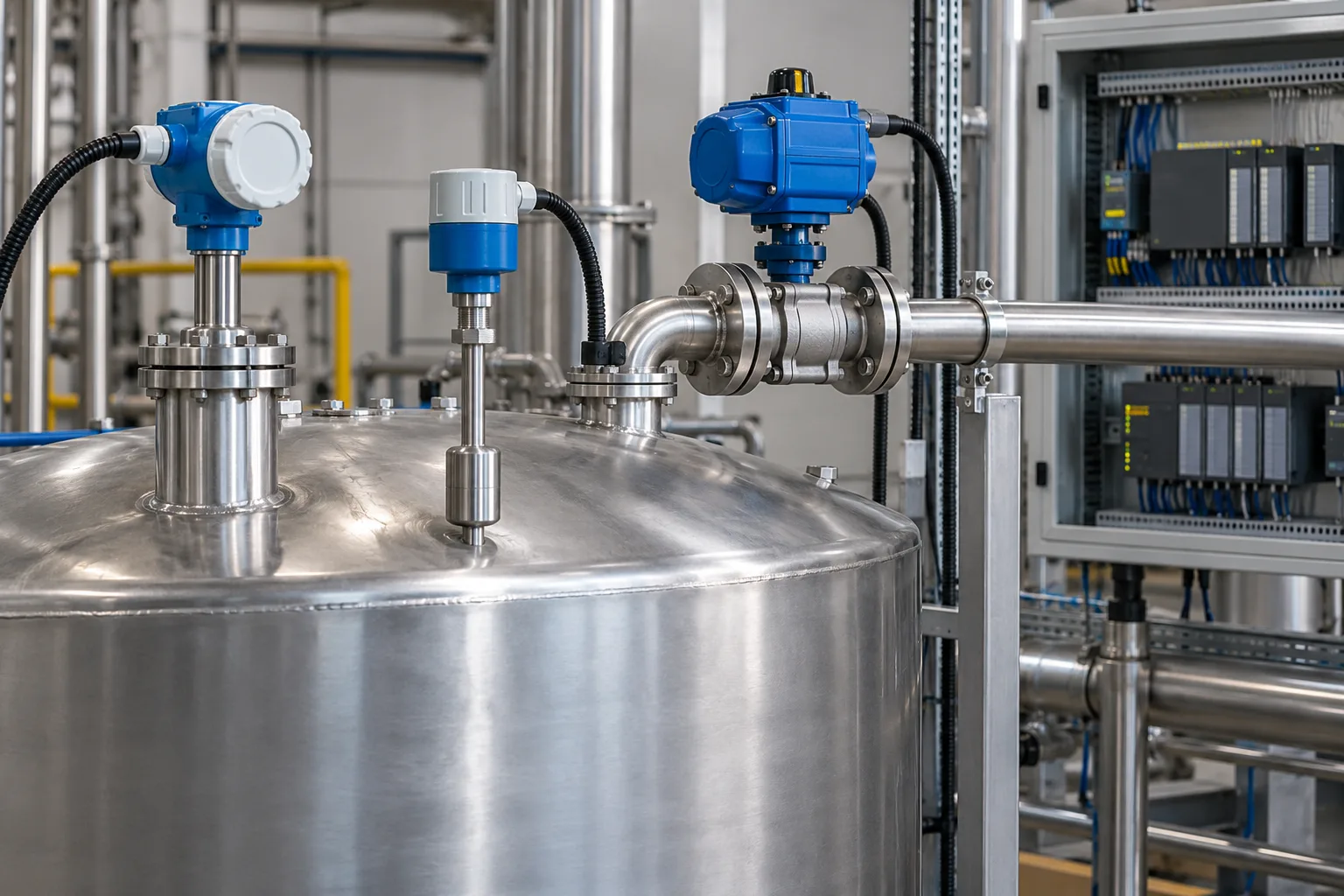

Como evitar transbordamento de tanques com sensores e CLP?

O controle de nível normal mantém o tanque dentro da faixa de trabalho. Já a condição de nível alto deve produzir uma resposta adequada quando o processo se aproxima de uma situação indesejada. Misturar essas duas funções sem analisar seus modos de falha pode esconder uma vulnerabilidade.

Um sistema pode ter medição contínua para regular a alimentação e detecção pontual adicional para identificar um limite. A combinação deve considerar independência, alimentação, montagem e a possibilidade de causas comuns, como produto aderido ou problema na mesma conexão.

Entre a detecção de um limite e a interrupção efetiva da entrada pode existir atraso. O tempo inclui aquisição do sinal, lógica, atuação da válvula, parada da bomba e fluido ainda em trânsito. A capacidade disponível acima do ponto de detecção precisa comportar a resposta prevista.

Esse raciocínio evita escolher limites apenas pela aparência da IHM. Um tanque que enche lentamente em teste pode receber vazão maior durante a produção. A definição deve considerar a condição mais exigente permitida e a posição real dos instrumentos.

O comando de fechar uma válvula não comprova fechamento. Quando necessário, utilize confirmação de posição ou outra indicação apropriada. Se o nível continua subindo após a ordem de parada, o sistema deve tratar essa incoerência.

Também considere alimentações secundárias, retornos e operações manuais. Uma bomba parada pode não impedir a entrada por gravidade ou por outra linha. O mapa do processo deve identificar todos os caminhos de alimentação, para que a resposta não dependa de um atuador que controla apenas parte do fluxo.

A aceitação deve incluir atuação do limite alto, falha de medição, indisponibilidade do atuador e condições de retomada, por simulação ou procedimentos autorizados. Verifique se a mensagem identifica o tanque e o evento de forma compreensível.

Registre níveis aprovados, tempos e respostas. Mudanças na vazão, no produto ou na geometria exigem reavaliação. O objetivo é um conjunto coerente de medição e atuação, em que a capacidade física e a lógica respondem à mesma condição de processo.
