Medição de nível hidrostático: pressão, densidade e altura do líquido

A pressão hidrostática cresce com a altura da coluna líquida, considerando a densidade do produto e a gravidade. Em condições apropriadas, medir essa pressão permite calcular o nível acima do ponto de referência do sensor.

A relação não depende apenas da altura. Se a densidade muda, a mesma pressão pode representar outro nível. Portanto, uma calibração feita para água não deve ser utilizada sem avaliação em outro fluido. O projeto precisa conhecer o produto e as variações que ocorrem durante a operação.

Em um reservatório aberto, a medição precisa considerar a referência atmosférica utilizada pelo instrumento. Em um tanque pressurizado, a pressão acima do líquido também atua sobre a tomada inferior. Nesse caso, medir somente a pressão total pode confundir variação de pressão do espaço gasoso com variação de nível.

Uma configuração por pressão diferencial pode compensar essa contribuição, quando corretamente especificada e instalada. As linhas, selos e condições de temperatura participam do resultado. A solução deve ser avaliada como um conjunto de medição, e não como um sensor isolado.

A altura da conexão define uma referência importante. Se o sensor está acima do fundo, pode existir volume que não entra diretamente na faixa de medição. Se está conectado por uma coluna adicional, essa configuração também altera a relação esperada.

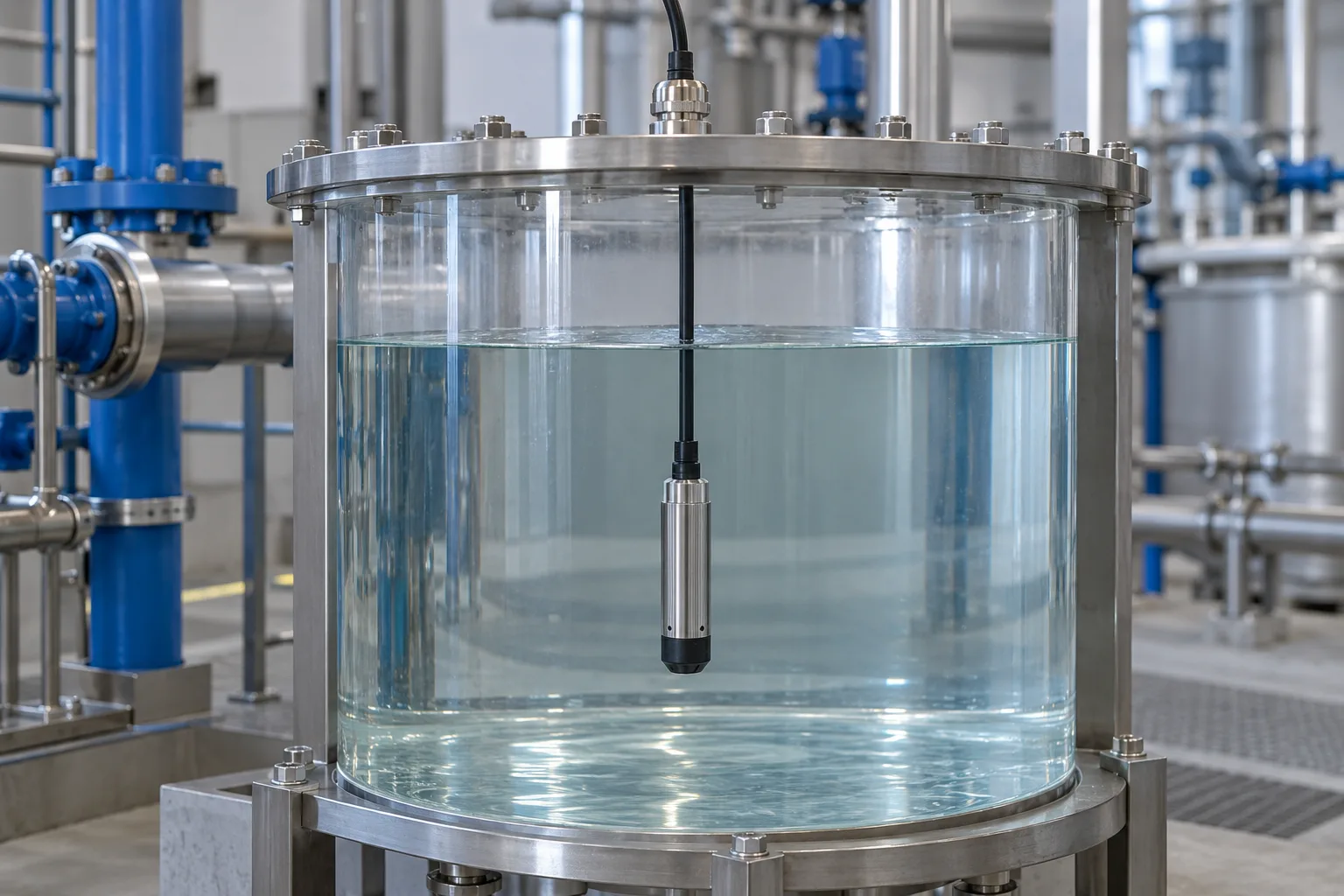

Obstrução, bolhas, incrustação e alterações na densidade podem causar desvios. Em sondas submersíveis, a integridade do cabo e dos recursos de compensação previstos pelo fabricante deve ser preservada. Montagens que expõem esses elementos à umidade inadequada podem afetar a referência.

Associe o sinal à faixa correta de pressão ou nível e mantenha as unidades explícitas. Quando a conversão ocorre no controlador, documente os valores utilizados para densidade e referência. Depois, converta altura em volume apenas com a geometria adequada ao tanque.

Compare a indicação em níveis conhecidos e acompanhe mudanças de produto e temperatura. Uma deriva observada durante o turno pode estar relacionada à densidade ou à condição de processo, e não necessariamente a uma falha eletrônica. O diagnóstico deve incluir tanto o instrumento quanto as hipóteses usadas no cálculo.
