Radar de nível: como funciona a medição em tanques industriais?

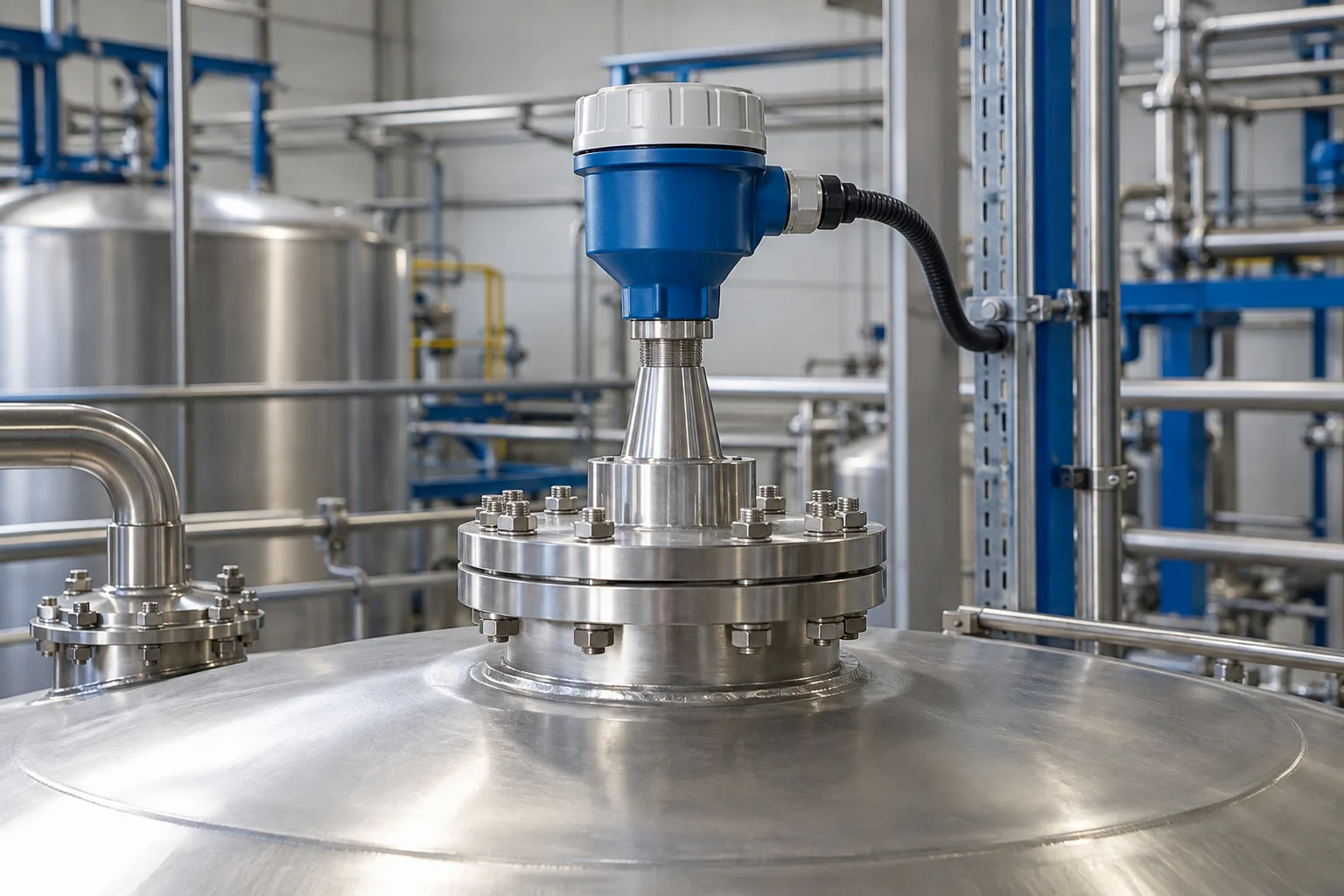

O radar de nível utiliza ondas eletromagnéticas para estimar a distância até a superfície do produto. Equipamentos diferentes podem empregar técnicas de pulso ou de frequência modulada. O princípio permite realizar medição sem contato direto entre a antena e o líquido ou material armazenado.

Uma leitura de distância é convertida em nível a partir da referência do tanque. Para obter volume, é necessário acrescentar uma relação geométrica ou tabela de arqueação. Por isso, altura correta no visor não garante que o inventário em litros também esteja configurado corretamente.

A tecnologia pode ser considerada quando condições como vapores, pressão ou variações do ambiente tornam outras formas de medição menos adequadas. Entretanto, a seleção continua dependendo do equipamento específico, do produto, da instalação e das condições de serviço.

O retorno do sinal é influenciado pelas propriedades do material e pela geometria. Produtos de baixa constante dielétrica, espuma e mudanças na superfície merecem avaliação. Não existe um único radar que resolva qualquer tanque sem considerar antena, frequência, conexão e limites de operação.

Bocais, paredes, serpentinas e agitadores podem gerar reflexões que competem com o eco do produto. A montagem deve respeitar orientação, distância de estruturas e recomendações relativas ao bocal. Um local escolhido apenas por facilidade mecânica pode dificultar toda a interpretação posterior.

Recursos de mapeamento de ecos ajudam a reconhecer reflexões fixas, mas precisam ser aplicados com conhecimento da condição do reservatório. Um procedimento realizado com produto presente pode registrar informações inadequadas se o método do fabricante exigir outra condição. Documentar a referência e o estado do tanque facilita futuras verificações.

Na integração ao CLP, utilize também os diagnósticos disponíveis. Um valor numérico dentro da faixa não informa sozinho se o instrumento está em falha, em manutenção ou sem um eco confiável. A lógica de controle deve tratar essas condições conforme o risco e a função da medição.

Valide a leitura em pontos conhecidos e acompanhe ciclos completos. Compare variações reais de nível com os comandos de alimentação e descarga. O objetivo é confirmar uma resposta coerente ao processo, com rastreabilidade dos ajustes, e não apenas fazer o visor apresentar um número plausível no momento da entrega.
