Como controlar cilindros pneumáticos com CLP e sensores?

O CLP não movimenta diretamente o cilindro. Ele comanda uma válvula que direciona o ar comprimido para as câmaras do atuador, conforme o circuito pneumático. A configuração da válvula e do cilindro determina quais movimentos são possíveis e como o conjunto se comporta quando o comando muda.

Antes de programar, identifique as funções do circuito e as condições de alimentação. Cilindros e válvulas diferentes podem reagir de maneiras distintas à perda de energia ou de pressão. A lógica deve seguir o diagrama e o comportamento especificado para a máquina, sem copiar uma sequência de outra instalação.

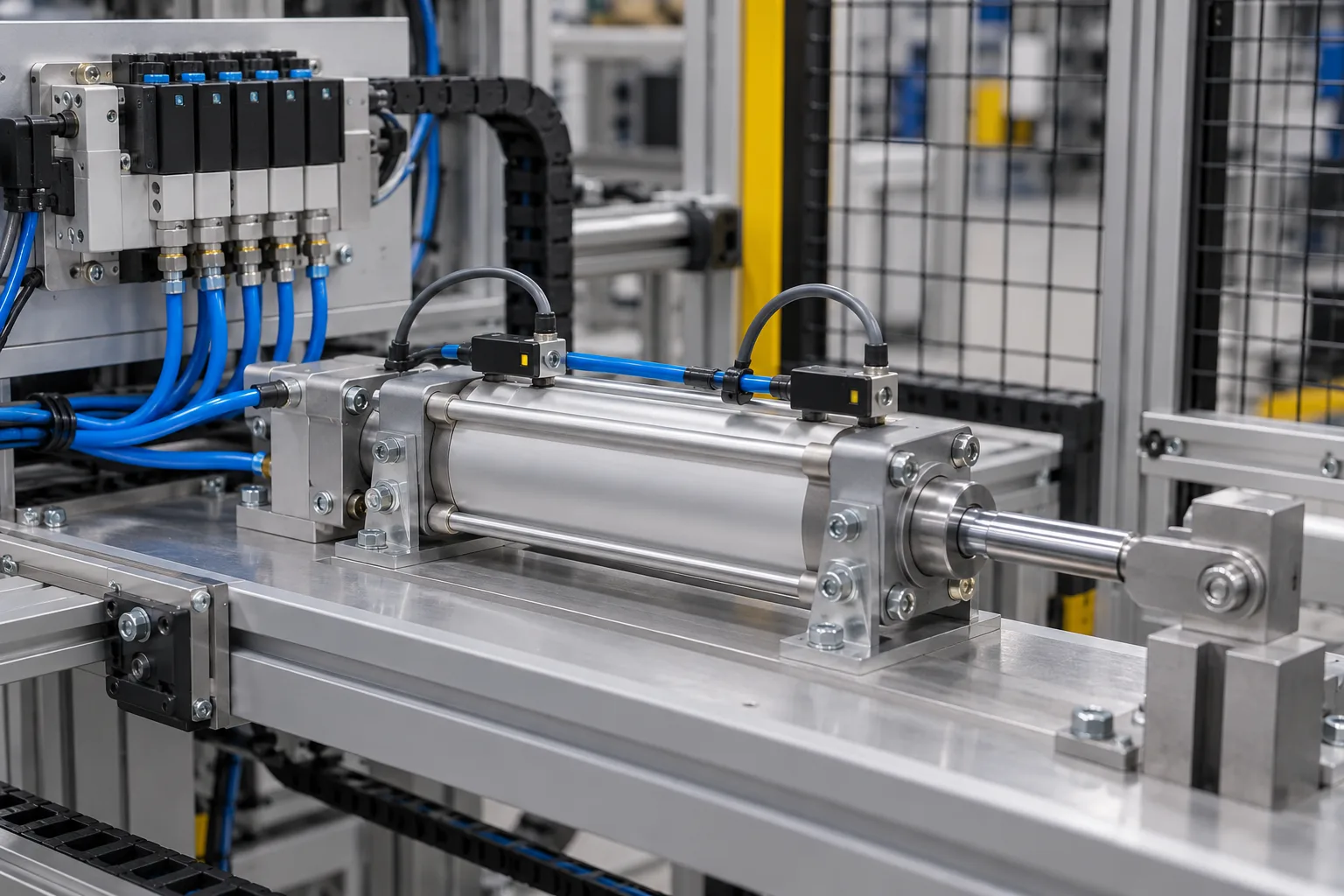

Sensores de posição informam que o cilindro alcançou regiões previstas do curso. Eles permitem coordenar etapas como avançar, executar uma operação e retornar. Essas confirmações precisam ter nomes claros na programação e na documentação, facilitando a relação entre o sinal e a posição física.

Uma confirmação ausente pode indicar atraso, regulagem, falta de pressão, obstáculo ou falha no próprio sensor. A lógica deve distinguir comando solicitado de movimento confirmado. Ao definir limites de tempo, considere as condições previstas de carga e operação, com critérios que evitem aceitar uma etapa incompleta como concluída.

Velocidade e força dependem do circuito, da pressão e das características do cilindro e da carga. O projeto mecânico e pneumático precisa atender à tarefa antes da implementação da lógica. Um comando correto no CLP não compensa atuador inadequado, guiamento insuficiente ou uma instalação que limita o fluxo.

Também é necessário avaliar movimentos simultâneos e o consumo de ar. Uma sequência que funciona com um cilindro isolado pode mudar quando outros atuadores operam juntos. O acompanhamento da pressão e das confirmações ajuda a observar essa condição e a definir uma coordenação compatível com a capacidade da alimentação.

Ao iniciar ou retomar a máquina, a automação deve reconhecer as posições reais. Presumir que todos os cilindros estão recolhidos pode gerar uma sequência incorreta. Os procedimentos de recuperação precisam estar definidos e ser compatíveis com as medidas de segurança da instalação, incluindo o tratamento de energia pneumática armazenada.

Os testes devem verificar cada movimento, as confirmações e as respostas a ocorrências previstas. Registre comando, posição e tempo de atuação para apoiar a manutenção. Uma sequência bem organizada torna a operação compreensível e facilita investigar falhas, mantendo a distinção entre lógica de processo e funções destinadas à proteção de pessoas.
