Sensor magnético de cilindro: confirmação de posição na pneumática

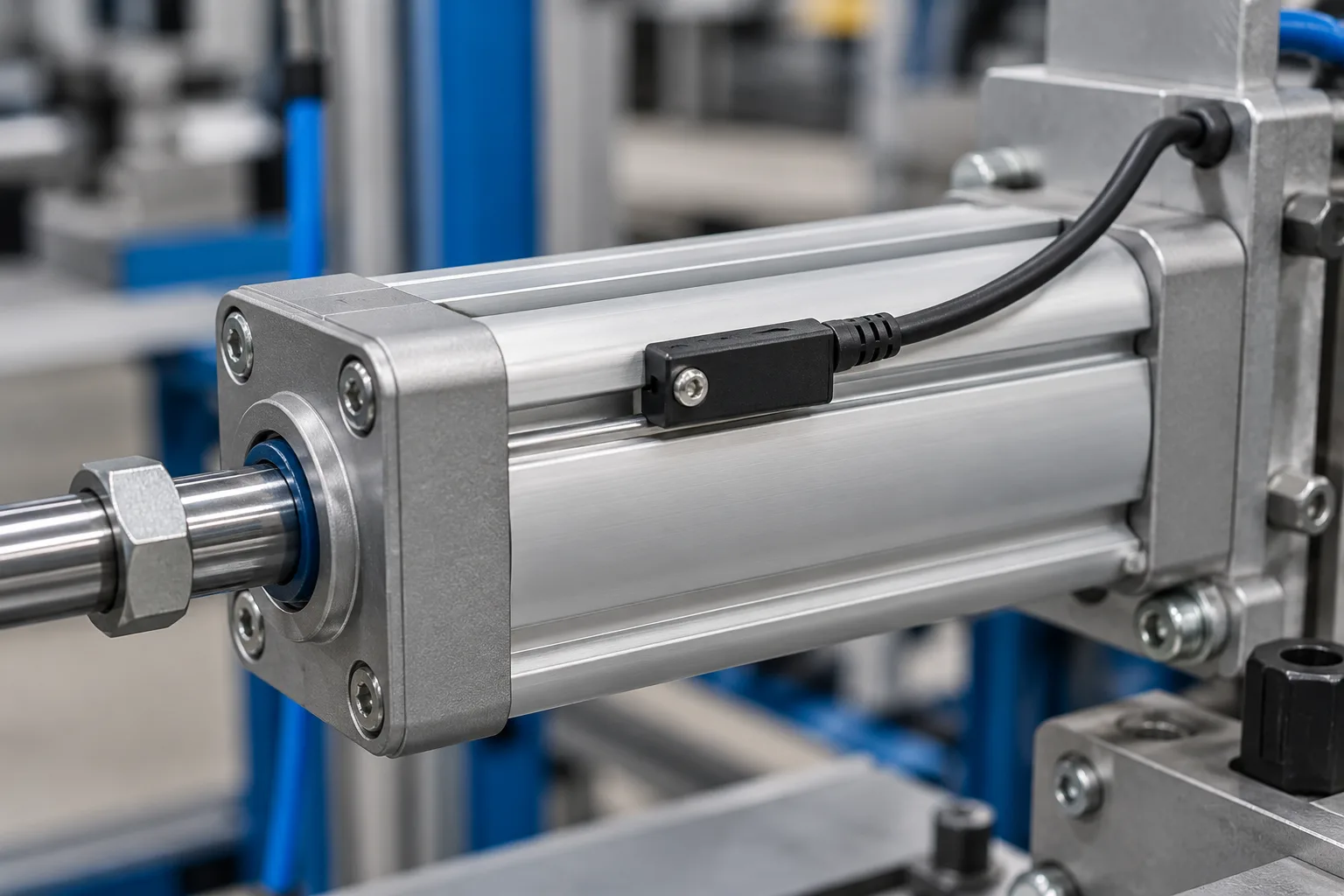

Em cilindros compatíveis, um elemento magnético associado ao pistão permite detectar posições a partir de sensores instalados externamente. O sensor reconhece a aproximação desse campo em uma região do curso. Essa solução permite acompanhar o movimento sem um contato mecânico direto com a parte móvel.

A compatibilidade deve ser verificada entre cilindro, sensor e forma de montagem. Nem todo cilindro oferece as mesmas condições para a detecção. O formato da canaleta, o sistema de fixação e o princípio do sensor fazem parte da escolha, além das características elétricas exigidas pela entrada do CLP.

O ponto em que o sinal aparece representa uma região de detecção, não uma medição contínua de toda a posição. Ao regular o sensor, observe como ele responde durante a aproximação e a saída. Uma instalação no limite da região pode produzir uma confirmação instável quando há pequenas variações de movimento.

A fixação deve manter o posicionamento ao longo da operação. Vibração, impacto ou intervenção mecânica podem deslocar o sensor e alterar o ponto de resposta. A referência de montagem e a identificação dos sensores ajudam a recuperar a regulagem, evitando que cada manutenção dependa apenas da memória de quem realizou o ajuste anterior.

Tipo de saída, tensão de alimentação e conexão precisam ser compatíveis com a automação. Verifique também o comportamento da entrada e eventuais filtros. Um movimento rápido pode manter o sensor ativo por pouco tempo, exigindo que a aquisição e a lógica consigam reconhecer a confirmação dentro da dinâmica prevista.

A programação deve relacionar cada sensor à etapa adequada. Um sinal ativo na partida não significa que um comando acabou de ser executado. Além disso, sinais incompatíveis entre si ou mudanças fora da sequência podem indicar ocorrência que merece investigação. Esse tratamento melhora o diagnóstico sem transformar o sensor comum em um dispositivo de segurança.

Investigue primeiro o contexto do movimento: comando, pressão, carga e posição atingida. Se o cilindro não chegou à região prevista, a ausência do sinal pode ser consequência de outro problema. Se chegou, avalie fixação, compatibilidade, alimentação e conexão do sensor, seguindo os procedimentos de intervenção apropriados.

No comissionamento, teste os sinais nos movimentos previstos e registre sua associação com as posições. Inclua condições representativas de velocidade e carga. Essas informações facilitam identificar mudanças futuras e reduzem substituições desnecessárias, pois uma confirmação ausente não comprova, por si só, que o sensor magnético está defeituoso.
