Válvula solenoide: aplicações e critérios de seleção industrial

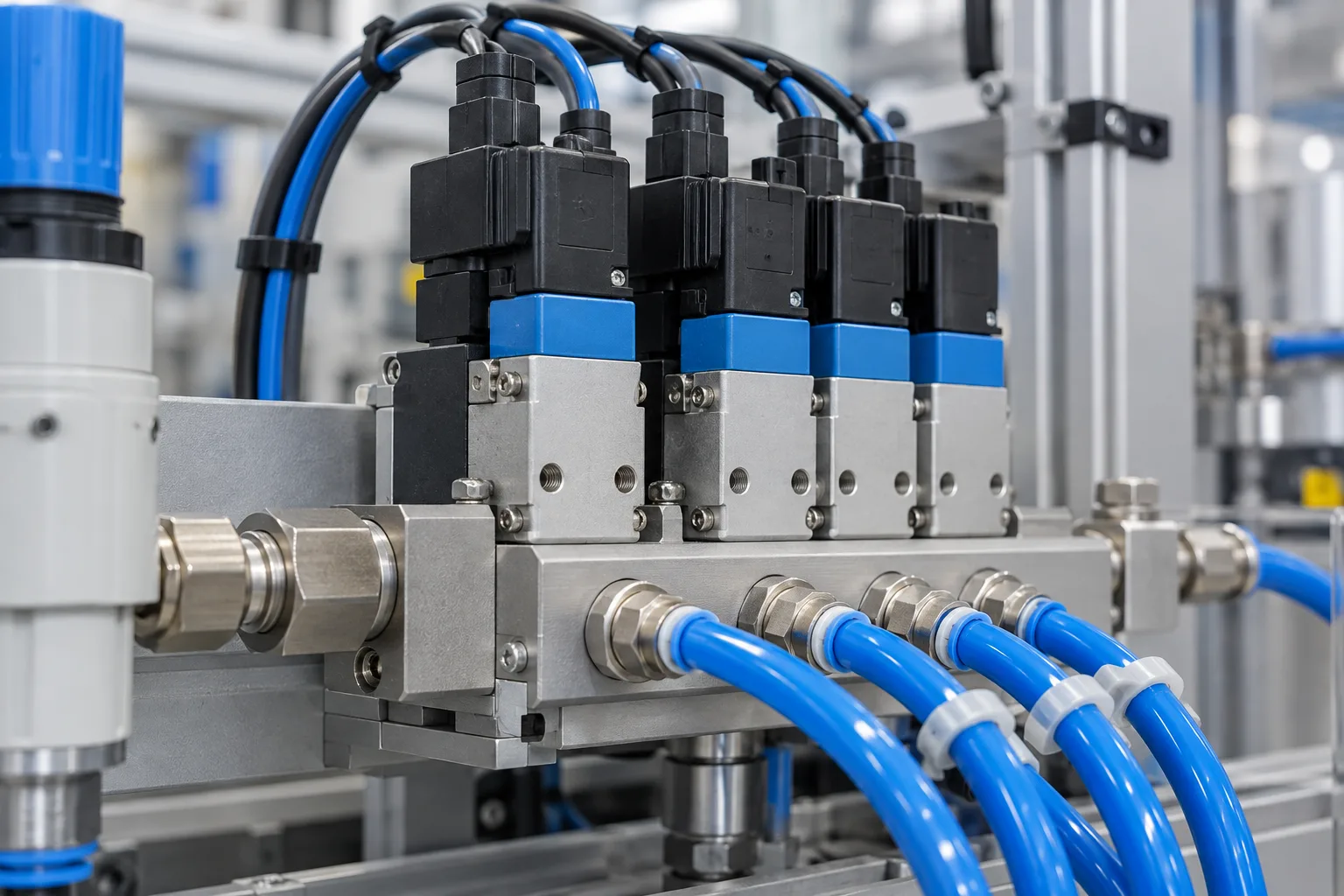

Uma válvula solenoide usa uma bobina elétrica para comandar a passagem de um fluido. Ela pode abrir, fechar ou direcionar o fluxo, dependendo de sua construção. É comum encontrar esse componente em circuitos pneumáticos, linhas de água e sequências de máquinas que precisam de uma atuação comandada pela automação.

Sua função deve ser definida antes da escolha. Uma válvula destinada a ligar e desligar uma passagem não é automaticamente adequada para regular continuamente a vazão. Da mesma forma, modelos de controle direcional de ar comprimido têm características diferentes de válvulas destinadas a líquidos, mesmo quando recebem um comando elétrico semelhante.

O fluido precisa ser compatível com o corpo, as vedações e os limites de temperatura. Partículas e contaminação podem dificultar a vedação ou o movimento interno. O projeto deve considerar a qualidade do fluido e as necessidades de preparação da linha, sem presumir que todos os modelos aceitam as mesmas condições.

Algumas válvulas dependem de uma diferença de pressão para operar corretamente; outras têm acionamento direto. Verifique os limites previstos no catálogo, inclusive durante a partida e a parada. Uma válvula que funciona com a linha pressurizada pode apresentar comportamento diferente quando essa diferença de pressão deixa de existir.

Tensão da bobina, tipo de alimentação e capacidade da saída do CLP devem ser compatíveis. A proteção elétrica do circuito de comando precisa seguir as orientações do equipamento. A instalação também deve considerar temperatura, umidade e grau de proteção apropriado ao ambiente em que a bobina trabalhará.

Defina o estado esperado quando o comando é retirado ou ocorre perda de energia. Os termos normalmente aberta e normalmente fechada descrevem uma condição específica do componente; sua adequação depende do processo. Quando é necessário confirmar a atuação, o sinal de comando deve ser complementado por sensores ou outras informações relevantes.

Comando elétrico presente não comprova que o fluido está passando corretamente. Bobina danificada, obstrução, pressão inadequada ou problema mecânico podem impedir a resposta. A lógica pode acompanhar tempo de atuação e condições de processo para identificar inconsistências, evitando avançar uma sequência somente porque a saída foi energizada.

No comissionamento, confira o sentido do fluxo, a função de cada conexão e o comportamento nas condições de operação previstas. Registre as posições e os sinais no diagrama da instalação. Essa documentação facilita a manutenção e reduz o risco de substituir o componente por outro com função semelhante, mas comportamento incompatível com a máquina.
