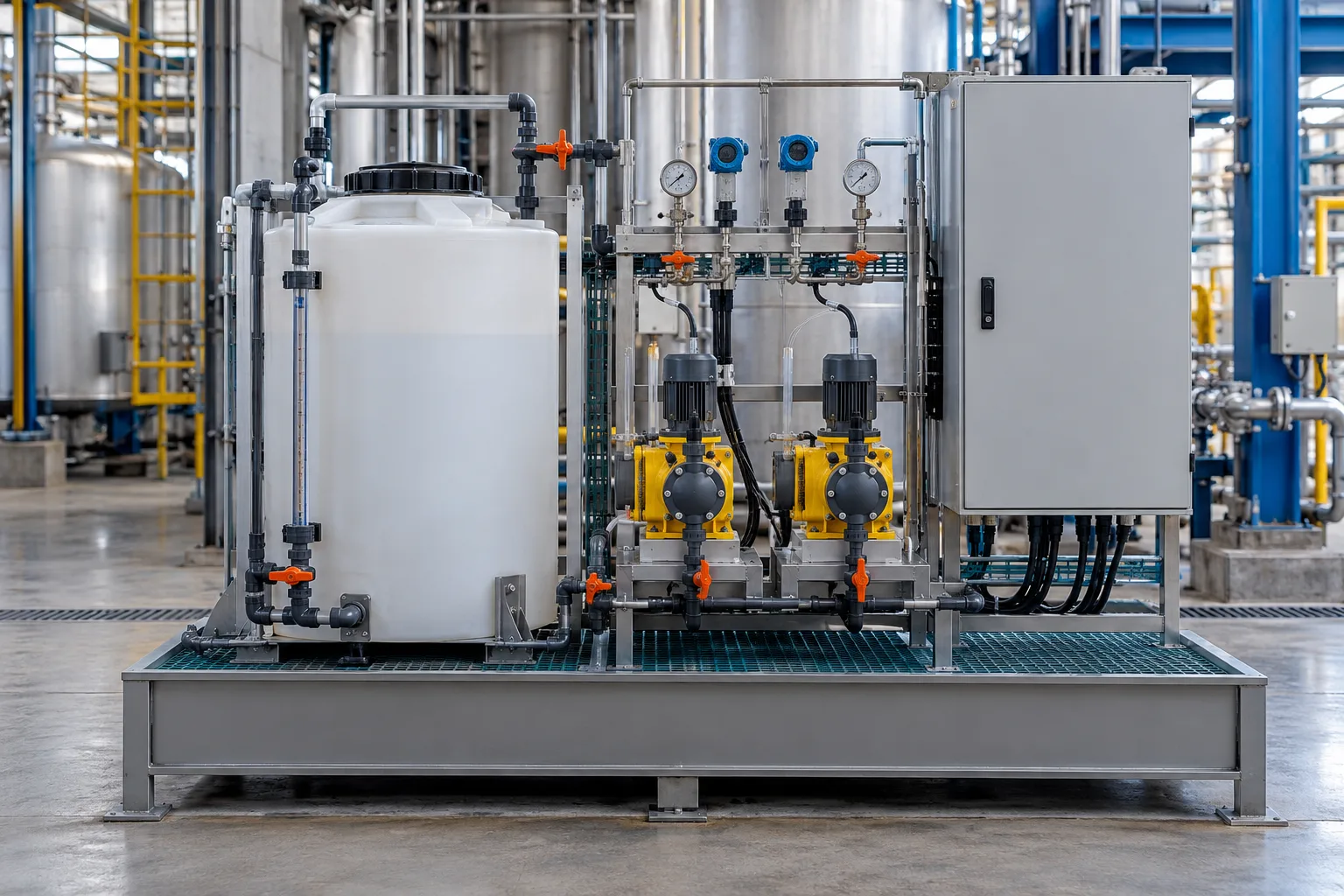

Skid de dosagem química: componentes e integração com a automação

Um skid organiza componentes de dosagem em um conjunto definido para a aplicação. Pode incluir armazenamento, bombas, válvulas, instrumentos e painel, conforme a necessidade. Essa integração facilita identificar o caminho do produto e as interfaces com a instalação. Entretanto, reunir equipamentos em uma estrutura não garante compatibilidade ou desempenho. A especificação deve estabelecer reagente, concentração, faixa de fornecimento e condições do ponto de aplicação, além de responsabilidades sobre abastecimento, manutenção e operação do conjunto.

A dosagem depende de condições externas, como pressão da linha, disponibilidade de água ou estado da etapa que recebe o produto. Essas interfaces precisam estar documentadas. O controle deve reconhecer quando o fornecimento está permitido e qual referência utilizar. Uma linha pressurizada ou uma mudança de operação pode alterar o comportamento da entrega. Verifique instrumentos, conexões e limites previstos para o conjunto. Os sinais enviados e recebidos devem possuir identificação clara, unidade e interpretação coerente entre skid e automação principal.

Nível, estado das bombas e informações de dosagem ajudam a apresentar a condição do conjunto. Separe preparação, operação, indisponibilidade e manutenção, evitando que toda parada apareça como falha genérica. Quando há bombas alternativas, a lógica precisa definir seleção e confirmação. A troca de equipamento não deve acontecer sem considerar a condição hidráulica e o estado de alimentação. Alarmes devem explicar o componente e o motivo, permitindo que o operador reconheça falta de produto, ausência de confirmação ou problema de comunicação.

Verifique cada interface, a correspondência dos comandos e os critérios de liberação. Testes devem seguir procedimentos apropriados ao produto e à instalação, incluindo respostas previstas de falha. Preserve diagramas, parâmetros e resultados de fornecimento. O conjunto precisa manter sua configuração identificada após manutenção ou troca de reagente. Esses registros apoiam a investigação de desvios e evitam ajustes isolados que prejudiquem outra parte do processo. A aceitação deve considerar a dosagem efetiva e sua integração com a etapa atendida.
