Sensor PNP ou NPN: compatibilidade com as entradas do CLP

Sensores digitais podem usar saídas eletrônicas PNP ou NPN para informar uma detecção. Esses termos descrevem o comportamento elétrico da saída e influenciam sua conexão com o equipamento que recebe o sinal. Eles não indicam, por si só, o material detectado ou o princípio de funcionamento do sensor.

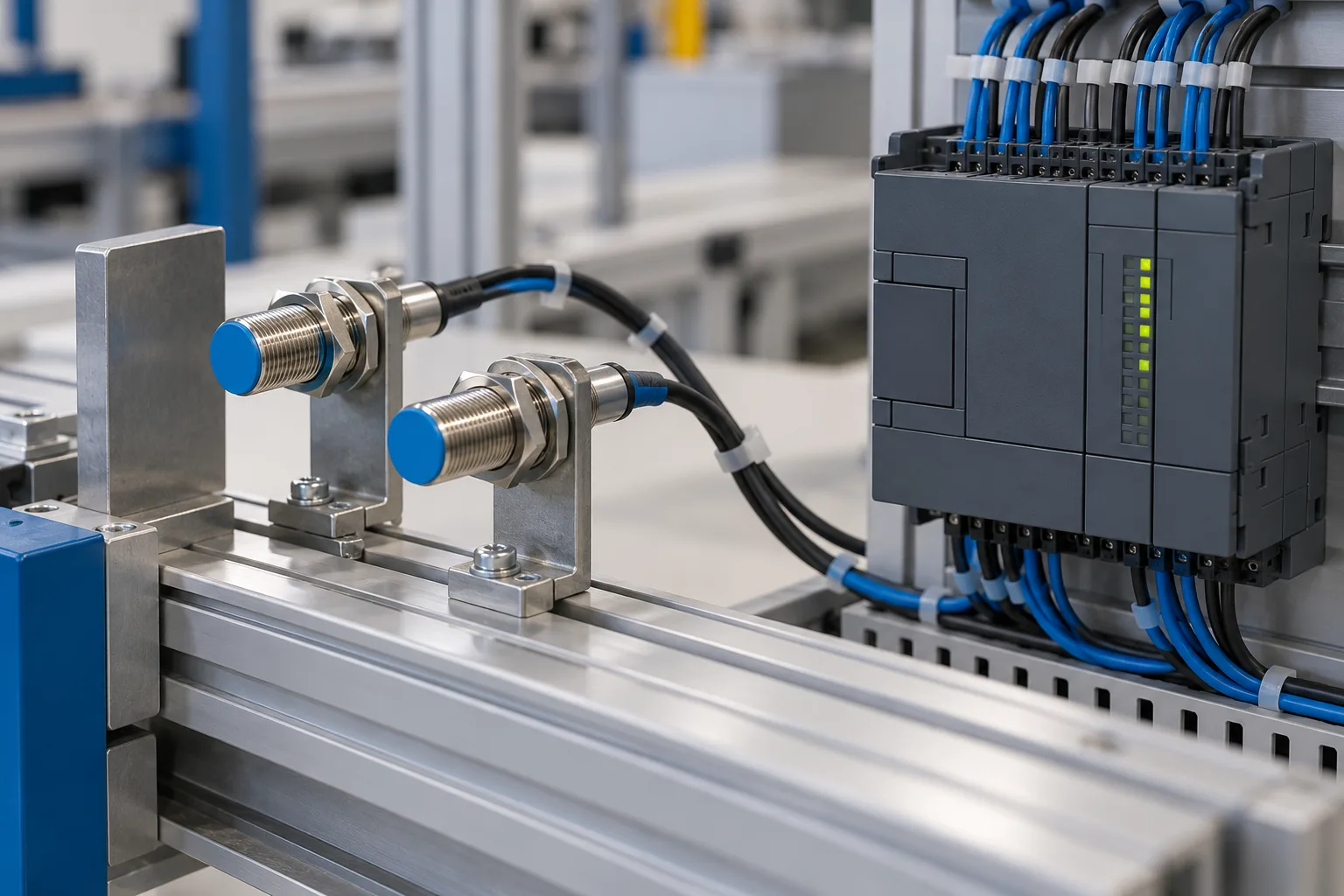

Um sensor indutivo, fotoelétrico ou magnético pode apresentar diferentes opções de saída. A escolha precisa considerar simultaneamente a detecção desejada e a compatibilidade elétrica. Selecionar um componente apenas porque sua forma e distância de detecção parecem corretas pode deixar de atender às características da entrada do CLP.

Em uma saída PNP típica, o sensor fornece corrente ao circuito de entrada; em uma saída NPN típica, ele conduz a corrente em direção à referência negativa. A ligação efetiva depende do produto e da estrutura do módulo. Consulte os diagramas de ambos, incluindo alimentação e terminais comuns.

Alguns módulos aceitam configurações específicas, enquanto outros possuem restrições. Não presuma que mudar uma opção no programa transforma qualquer entrada em compatível. A tensão de operação, a corrente e os níveis reconhecidos pelo módulo também devem ser verificados antes da instalação ou substituição de um sensor.

PNP e NPN não são sinônimos de normalmente aberto e normalmente fechado. A função lógica da saída é outra característica do sensor. A automação precisa saber qual estado corresponde à detecção e como essa informação será utilizada na sequência, principalmente quando existe inversão de lógica na programação.

Também é necessário conhecer o comportamento em condições de falha. A ausência de sinal pode representar falta de alvo, perda de alimentação ou interrupção de conexão. O programa não deve atribuir automaticamente uma única causa a esse estado. Diagnósticos adicionais e coerência com a sequência ajudam a interpretar a ocorrência.

Na reposição, compare identificação, saída, função lógica, conexão e características de detecção. Sensores visualmente semelhantes podem ter configurações diferentes. Padronizar a documentação e manter a especificação do componente reduz o risco de instalar uma alternativa incompatível durante uma intervenção de manutenção.

O teste deve acompanhar indicação do sensor, estado da entrada e variável utilizada pela lógica. Verifique presença e ausência do alvo nas condições previstas, confirmando que a sequência interpreta corretamente os estados. Essa avaliação ponta a ponta ajuda a localizar falhas de ligação ou configuração antes de atribuir o problema à programação da máquina.
