Resistências e relés de estado sólido no controle de aquecimento
Veja como resistências e relés de estado sólido participam do aquecimento e quais cuidados influenciam a confiabilidade da instalação.
Da saída do controlador à potência térmica
O controlador de temperatura normalmente não alimenta diretamente uma resistência de potência. Ele fornece um comando para um dispositivo de acionamento, que controla a energia entregue ao aquecedor. Essa separação permite que a instrumentação opere com sinais de comando enquanto o circuito de potência atende à carga térmica.

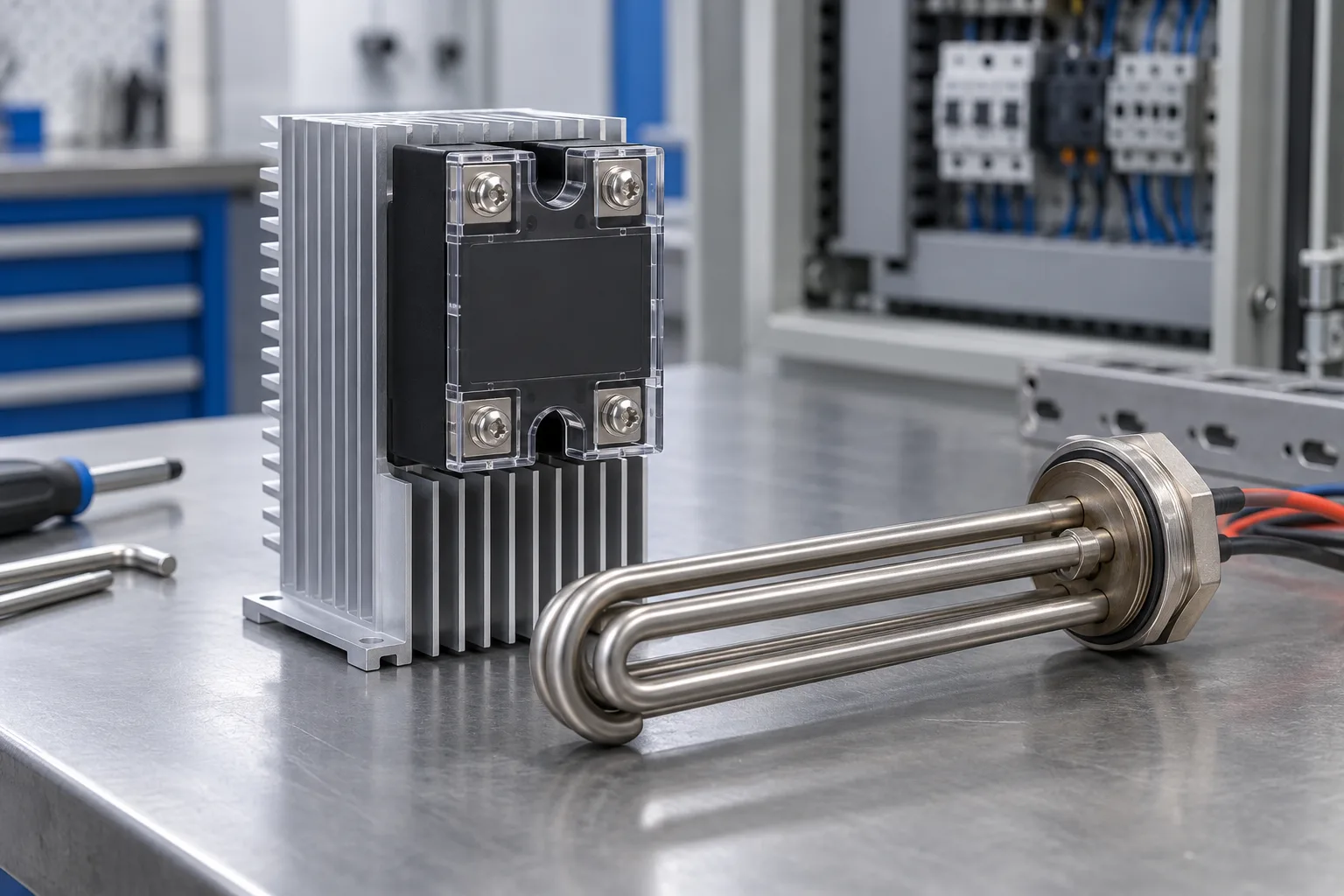

O relé de estado sólido, conhecido como SSR, comuta eletronicamente. Em aplicações compatíveis, ele pode acompanhar comandos frequentes sem o desgaste mecânico típico de contatos móveis. Isso não significa que qualquer SSR sirva para qualquer resistência: tensão, corrente, tipo de carga e forma de comando precisam ser verificados na documentação.
A dissipação de calor faz parte do dimensionamento
Um SSR gera calor durante o funcionamento. A corrente nominal informada no catálogo depende de condições de instalação e temperatura. O dissipador, a interface térmica, o espaço disponível e a ventilação do painel influenciam diretamente o desempenho. Considerar apenas a corrente da resistência pode levar a uma seleção inadequada.
Também é necessário avaliar o agrupamento de dispositivos e o aquecimento de outros componentes no mesmo painel. Uma instalação que funciona em ambiente frio pode apresentar falhas quando a temperatura interna aumenta. Inspeções e medições devem ser executadas por profissionais habilitados, seguindo os procedimentos de segurança aplicáveis ao equipamento.
Compatibilidade do comando e do aquecedor
Alguns controladores enviam pulsos para modular a potência média; outros sistemas usam módulos dedicados de controle de potência. A entrada do dispositivo de acionamento deve aceitar o sinal fornecido pelo controlador. Verifique ainda se o método de comutação é adequado à carga e à qualidade de controle desejada.
A resistência também precisa ser compatível com o meio, a montagem e o regime de operação. Um aquecedor previsto para trabalhar imerso não deve ser tratado como equivalente a um elemento destinado a aquecer ar. Condições como ausência de líquido ou falta de circulação precisam ser consideradas nos permissivos do processo.
Falhas possíveis e critérios de manutenção
Um dispositivo de estado sólido pode falhar mantendo a condução, entre outros modos de falha. Portanto, desligar o comando eletrônico não deve ser usado como garantia de isolamento para manutenção. O projeto deve prever os meios de seccionamento e as proteções adequadas, além da análise de risco térmico.
Na rotina de acompanhamento, compare comando, corrente e evolução da temperatura. Comando elevado sem aquecimento pode indicar circuito interrompido ou resistência danificada; aquecimento com comando desligado exige investigação do acionamento. Registrar essas relações ajuda a localizar a falha sem concluir automaticamente que o sensor ou o PID está incorreto.
