O que é automação industrial e como funciona?
Entenda como sensores, CLPs, IHMs e atuadores trabalham juntos para controlar processos industriais, com um exemplo prático e os principais benefícios.
O que é automação industrial?
Em uma indústria, tarefas como movimentar peças, controlar o nível de um tanque ou manter a temperatura de um processo precisam acontecer na sequência correta. A automação industrial reúne equipamentos e software para executar e acompanhar essas tarefas conforme regras definidas no projeto.
O sistema recebe informações do processo, interpreta os sinais e comanda os equipamentos. Assim, uma operação que exige acionamentos e verificações frequentes pode seguir uma lógica programada, com condições de funcionamento e respostas previstas para diferentes situações.
As pessoas continuam responsáveis por definir os objetivos, supervisionar a produção, ajustar parâmetros autorizados e realizar a manutenção. A tecnologia dá suporte a essas atividades e permite concentrar a atenção nas decisões da operação.
Principais componentes de um sistema de automação
CLP: a lógica de controle

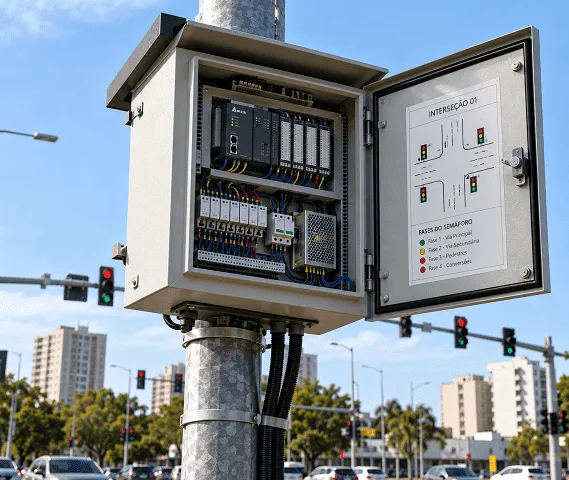

O Controlador Lógico Programável recebe sinais de entrada, executa o programa e comanda as saídas. A lógica define sequências, permissões de funcionamento e respostas às condições do processo.
IHM: a interface com o operador

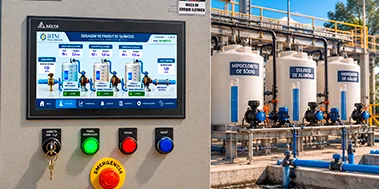

A Interface Homem-Máquina apresenta estados, medições e alarmes. Também permite enviar comandos e ajustar parâmetros conforme as permissões e os limites definidos no projeto.
Sensores: as informações de campo

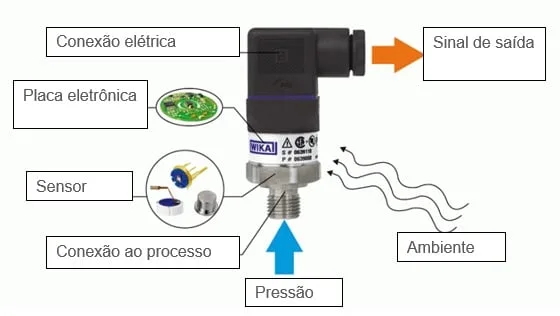

Detectam condições como presença de peças, posição, nível, pressão e temperatura. Transformam essas informações em sinais que o sistema de controle consegue interpretar.
Atuadores: a ação no processo

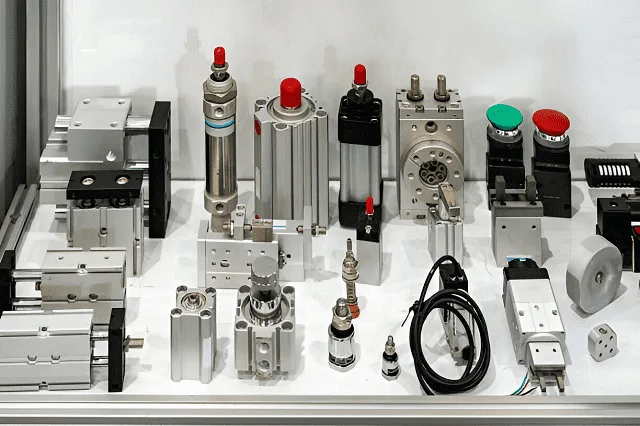

Transformam energia em movimento ou em uma ação física. Motores, cilindros pneumáticos e mecanismos de acionamento de válvulas são exemplos usados para movimentar, posicionar ou regular equipamentos.
Como a automação industrial funciona?
O funcionamento parte de uma relação entre medição, lógica de controle e atuação. O controlador lê as entradas, executa a programação e atualiza os comandos de saída. Novas informações permitem acompanhar o resultado das ações e dar continuidade à operação.
Os equipamentos são escolhidos conforme a aplicação. Além dos componentes principais, o projeto pode incluir inversores de frequência, módulos de entrada e saída, redes industriais e sistemas supervisórios para reunir informações de diferentes máquinas.
Na documentação dos controladores SIMATIC da Siemens, é possível conhecer exemplos de controladores e módulos que fazem essa ligação com a máquina. Para a visualização da operação, a Rockwell Automation apresenta as funções de IHM e supervisão, incluindo acompanhamento de estados, parâmetros e alarmes.
Do sinal de campo à ação de controle
1. Medir
Os sensores identificam as condições reais do processo e enviam os sinais ao controlador.
2. Processar
O controlador compara as informações com as regras programadas e determina quais ações estão autorizadas.
3. Atuar
As saídas comandam os dispositivos de acionamento, que fazem os equipamentos executar as ações previstas.
4. Acompanhar
A IHM ou o supervisório mostra o estado da operação. O monitoramento acontece junto ao controle, permitindo acompanhar medições, comandos e alarmes.
Exemplo prático: controle de nível de um reservatório
Imagine um reservatório que abastece uma etapa da produção. A proposta é manter a disponibilidade de líquido sem depender de verificações manuais constantes.
Em uma aplicação de enchimento, sensores informam o nível ao CLP. Quando ele chega ao limite inferior definido no projeto, a lógica pode autorizar o funcionamento da bomba. Ao atingir o limite superior, o controlador envia o comando de parada. A operação também considera as permissões de funcionamento e as condições de falha previstas.
Enquanto isso, a IHM apresenta o nível, o estado da bomba e os alarmes configurados. O operador consegue acompanhar o processo e identificar situações que exigem atenção. Os valores e as respostas do sistema dependem das características do reservatório, da bomba e da operação.
Esse exemplo mostra como os componentes trabalham em conjunto: o sensor informa, o CLP executa a lógica, o acionamento controla a bomba e a interface apresenta a operação.
Quais são os principais benefícios?
Um projeto adequado ao processo pode contribuir com os resultados abaixo. Os ganhos devem ser avaliados com indicadores antes e depois da implantação.
- Padronização: executar tarefas com a mesma sequência e os parâmetros definidos para a operação.
- Produtividade: reduzir esperas entre etapas e melhorar o aproveitamento dos equipamentos.
- Qualidade: acompanhar variáveis do processo e identificar desvios que podem afetar o produto.
- Menos desperdício: controlar dosagem, tempo e acionamentos conforme a necessidade da aplicação.
- Diagnóstico: apresentar estados e alarmes que ajudam a localizar problemas e orientar a manutenção.
- Rastreabilidade: quando previsto no sistema, registrar medições, eventos e informações de produção.
Onde a automação industrial pode ser aplicada?
A automação pode atender uma máquina, uma etapa da produção ou vários processos integrados. O alcance do projeto depende do problema que precisa ser resolvido.
- Movimentação e embalagem: coordenar esteiras, contar peças e organizar sequências de trabalho.
- Bombeamento e reservatórios: acompanhar nível, pressão e condições de funcionamento.
- Dosagem e mistura: controlar quantidades e etapas conforme a receita de produção.
- Processos térmicos: acompanhar temperatura e comandar aquecimento ou resfriamento.
- Montagem e posicionamento: coordenar movimentos de motores e cilindros.
Para conhecer exemplos de atuação mecânica, veja a explicação da Festo sobre atuadores e acionamentos, com aplicações de movimento linear e rotativo.
Como começar um projeto de automação?
O ponto de partida é entender a operação e definir um objetivo concreto: reduzir paradas, melhorar a repetibilidade de uma tarefa, acompanhar uma variável ou integrar equipamentos.
- Mapear o processo: identificar a sequência de trabalho, os gargalos e as situações que exigem intervenção.
- Avaliar a estrutura existente: levantar equipamentos, sinais disponíveis e necessidades de comunicação.
- Definir o funcionamento esperado: estabelecer comandos, parâmetros, alarmes e critérios para avaliar o resultado.
- Integrar e validar: conferir a lógica e o comportamento dos equipamentos nas condições previstas no projeto.
- Preparar a operação: organizar treinamento, documentação e manutenção para sustentar o funcionamento.
Um projeto bem definido considera tanto a tecnologia quanto a rotina de quem vai operar e manter o sistema.
Automação alinhada às necessidades do processo
A automação industrial conecta informações de campo, lógica programada e ações nos equipamentos. Seu valor aparece quando essa integração resolve uma necessidade real e oferece à equipe condições para acompanhar o processo.
Cada aplicação exige uma análise própria. Na BTM, o desenvolvimento da solução considera os equipamentos existentes, as condições de operação e os objetivos do projeto.
