Controle de vazão em malha fechada com CLP

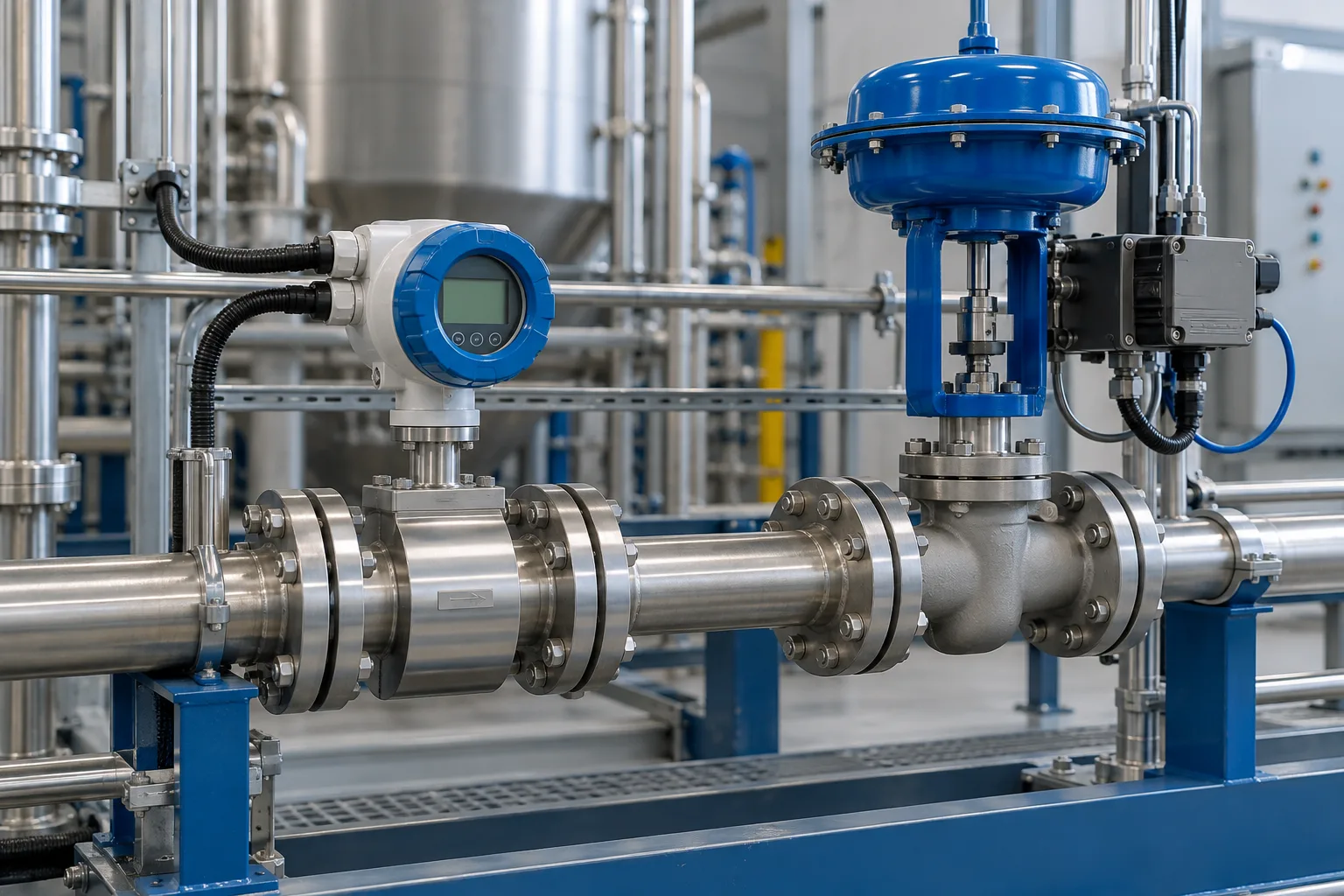

Uma malha fechada de vazão começa pela medição do fluido que passa pela tubulação. O medidor envia uma informação ao CLP, que compara a vazão medida com a referência. A partir desse desvio, o controlador calcula um comando para a válvula, a bomba ou outro elemento previsto no projeto.

A tecnologia de medição deve ser compatível com o fluido e com a instalação. Presença de ar, tubulação parcialmente cheia ou propriedades inadequadas para o princípio escolhido podem comprometer a leitura. Uma malha bem programada não consegue compensar uma medição que deixou de representar o fluxo real.

Uma válvula altera a resistência ao escoamento; uma bomba com velocidade variável modifica sua condição de operação. Esses mecanismos produzem respostas diferentes e precisam ser avaliados junto com a rede hidráulica. O elemento de atuação deve ter capacidade e faixa útil para trabalhar na região necessária ao processo.

Operar continuamente próximo aos limites do comando pode indicar seleção inadequada, uma restrição na linha ou falta de capacidade disponível. Antes de ajustar o PID, observe se a vazão requerida é fisicamente alcançável. A sintonia não elimina limitações de pressão, de suprimento ou do equipamento de bombeamento.

A lógica precisa definir quando a malha está habilitada e quais condições permitem a atuação. Também deve tratar a transição entre controle manual e automático, evitando mudanças inesperadas no comando. Limites de saída e tratamento da integral ajudam a manter um comportamento coerente quando o atuador atinge sua capacidade.

Mudanças de referência podem exigir uma evolução gradual, conforme o processo. A partida com tubulação vazia, por exemplo, não deve ser tratada como equivalente ao funcionamento estabilizado. Sequências de preparação, disponibilidade do fluido e permissivos de operação devem ser consideradas antes de atribuir todo desvio ao controlador.

Registre simultaneamente referência, vazão medida, comando e condições relevantes de pressão. Se o comando oscila enquanto a medição tem ruído, investigue o sinal e a instalação. Se o comando permanece estável e a vazão varia, verifique alterações externas, como outras linhas conectadas ou mudanças na pressão de alimentação.

O teste de aceitação deve incluir diferentes referências e perturbações representativas. Observe o tempo de estabilização, a amplitude das oscilações e a permanência dentro do critério definido para o processo. Essa avaliação documentada permite distinguir problemas de medição, dinâmica hidráulica e regulagem do controle, orientando correções mais eficazes.
