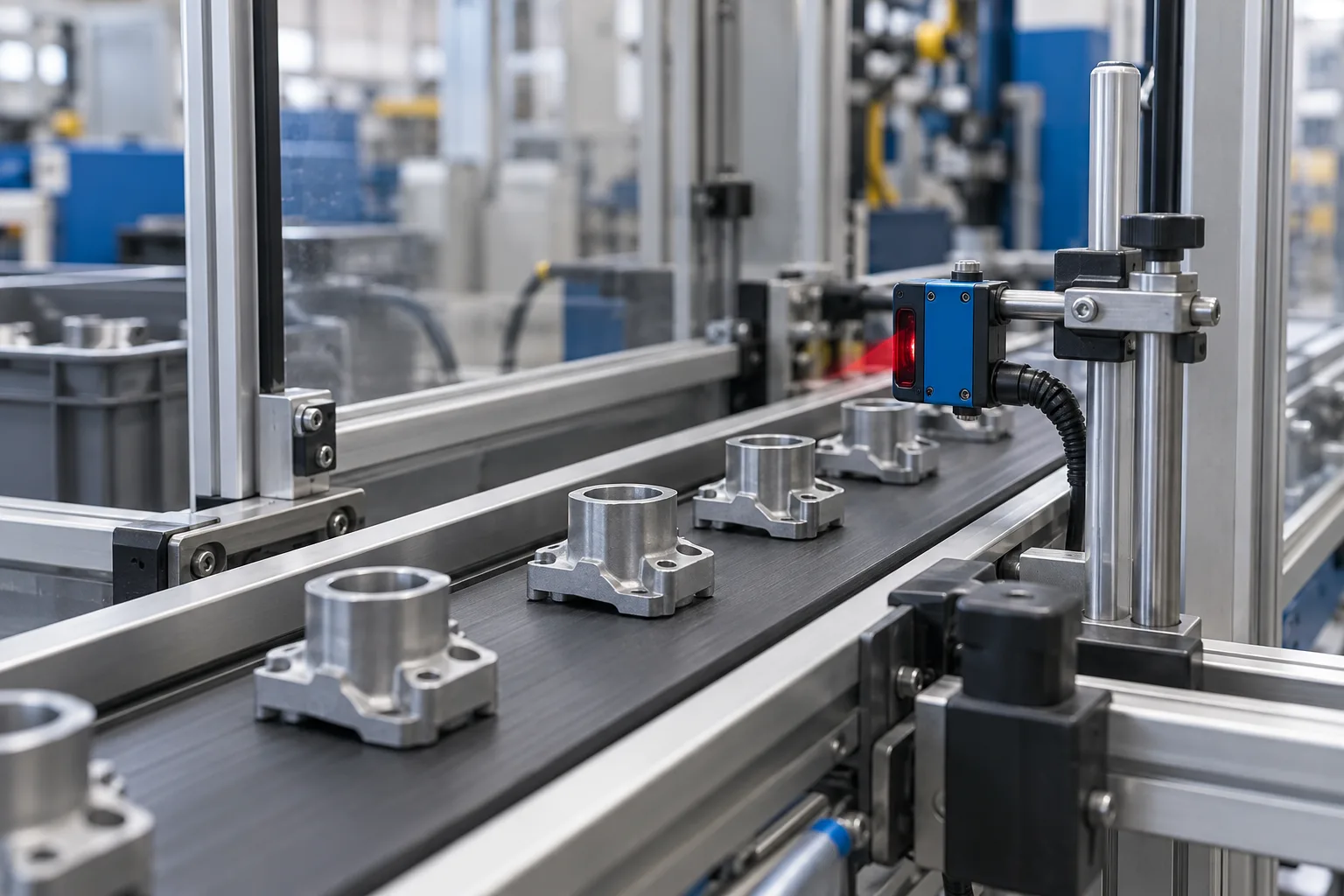

Contagem de peças em esteiras com sensores fotoelétricos

A contagem de peças em uma esteira começa por um evento detectável: cada produto deve provocar uma mudança de sinal que possa ser distinguida da passagem seguinte. Formato, tamanho, espaçamento e acabamento da peça influenciam essa detecção. O princípio do sensor fotoelétrico deve ser escolhido considerando essas características.

Um feixe que atravessa uma abertura da própria peça pode produzir mais de uma mudança de sinal. Produtos encostados podem parecer uma única passagem. Antes de programar o contador, observe o que o sensor realmente enxerga na montagem proposta. A qualidade da separação física dos itens faz parte da solução de contagem.

Quanto maior a velocidade, menor o tempo durante o qual uma peça ocupa a região de detecção. O sensor, a entrada do CLP e a lógica precisam reconhecer esse intervalo. A avaliação deve considerar tempo de resposta, filtros de entrada e forma de aquisição, conforme os recursos do equipamento utilizado.

Quando pulsos são rápidos demais para a leitura convencional, pode ser necessário usar uma entrada apropriada à aplicação. Isso deve ser definido pela análise do sinal, sem presumir que qualquer contador programado consegue capturar qualquer passagem. Verifique também as condições mais exigentes, como a menor peça e o menor espaçamento previstos.

Normalmente, a contagem utiliza a transição do sinal para registrar uma passagem, evitando somar continuamente enquanto a peça permanece diante do sensor. Entretanto, filtros e condições adicionais precisam ser avaliados. Um atraso excessivo pode impedir a detecção de peças próximas; um tratamento insuficiente pode aceitar transições causadas por vibração ou reflexos.

A lógica deve definir quando o contador é habilitado, como é reiniciado e o que acontece em movimentos reversos ou interrupções. Uma peça que retorna pela região de detecção pode ser contada novamente. Esses casos precisam acompanhar o comportamento real da esteira, principalmente em máquinas com ajustes manuais e retomadas frequentes.

Compare a contagem automática com uma referência conhecida em testes representativos. Avalie diferentes produtos, velocidades e condições de limpeza. Uma instalação confiável em um único ensaio pode falhar com alteração do acabamento ou acúmulo de material sobre a lente. O plano de manutenção deve considerar essas condições.

Registre diferenças e relacione-as às ocorrências da linha. Sinal contínuo, ausência de pulsos ou frequência incompatível com a produção podem ajudar no diagnóstico. Esses indícios não substituem a verificação física, mas orientam a investigação entre montagem, sensor, aquisição do CLP e lógica de contagem.
