Célula de carga: pesagem e controle de dosagem na indústria
Entenda como células de carga ajudam no controle de pesagem e dosagem, e por que a montagem mecânica influencia o resultado.
Força convertida em informação de peso
A célula de carga transforma uma deformação mecânica em um sinal elétrico relacionado à força aplicada. Em sistemas comuns de pesagem, esse sinal é condicionado por um indicador ou transmissor antes de chegar ao CLP.

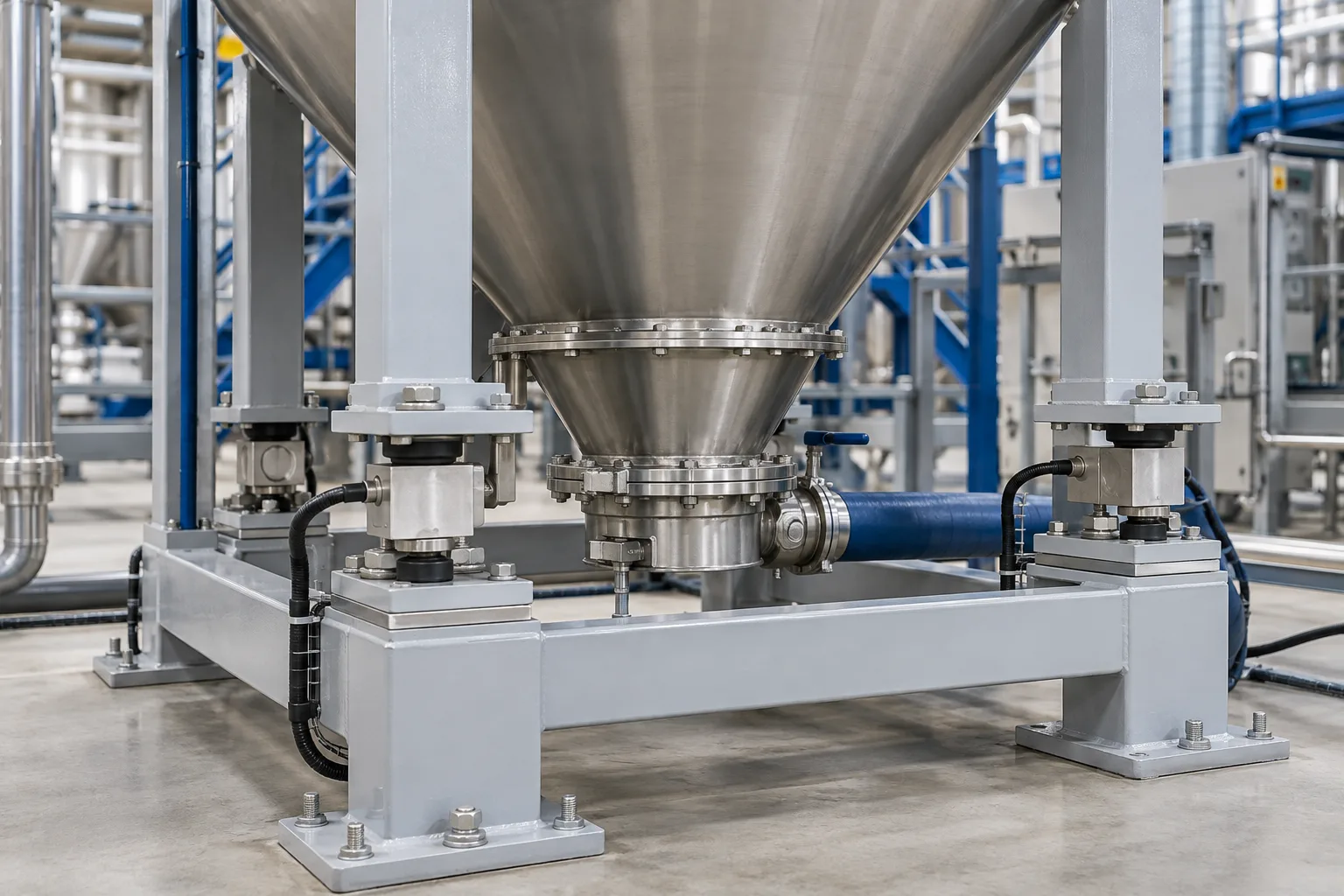

Na indústria, a aplicação pode ser uma balança de correia, um tanque apoiado em células ou uma moega de dosagem. O instrumento não trabalha isoladamente: estrutura, pontos de apoio, conexões e algoritmo de pesagem participam da qualidade da indicação. Um valor digital com muitas casas não garante uma quantidade igualmente precisa.
Carga útil, tara e capacidade
A capacidade precisa considerar o peso do recipiente, o produto e as condições mecânicas previstas. A distribuição da carga pode não ser uniforme entre os apoios. Partidas, vibração e impactos de alimentação também precisam entrar na avaliação.
A tara estabelece a referência do conjunto vazio ou de uma condição definida. Ela não resolve uma montagem que transmite esforços parasitas. Se o tanque está conectado a uma tubulação rígida que sustenta parte do peso, a indicação pode mudar com dilatação e movimentação, mesmo sem variação de produto.
Dosagem por peso e material em movimento
Durante uma dosagem, o produto que ainda está caindo após o comando de parada acrescenta massa ao recipiente. O controle pode utilizar fases de alimentação e compensações próprias do processo, desde que validadas com o material e os equipamentos reais.
Filtros ajudam a estabilizar vibração, mas atrasam a resposta. A decisão de finalizar o lote deve considerar esse atraso e a dinâmica de alimentação. Ajustar um filtro apenas para deixar a tela estável pode piorar a repetibilidade da quantidade dosada.
Verificação e manutenção da montagem
Confira os resultados com massas ou procedimentos de referência adequados, distribuídos nas condições de trabalho relevantes. Em plataformas, testar diferentes posições ajuda a identificar diferenças de apoio. Em tanques, verifique também tubulações, juntas e pontos de contato com a estrutura.
Registre tara, condições de teste e resultados, distinguindo verificação, calibração e ajuste. Quando a leitura deriva, examine primeiro possíveis travamentos, acúmulo de material e alterações mecânicas. Trocar a célula sem encontrar a causa pode apenas repetir o mesmo problema no componente novo.
